卡套超密封卡套KDL超密封功能卡套KDL卡套卡地牢密封卡套
KDL 超密封卡套正由于它的密封可靠性，装配方便和免维护更换性等显著特点，成为了目前最为理想的一种高压流体管接头装配方案，我公司的目标是提供最具市场性价比的产品及完善的库存来满足广大市场的需求，让客户用上最安全可靠的硬管卡套！
卡地劳®KDL 超密封功能卡套主要结构特点（以下简称 KDL 卡套）：
*采用弹性橡胶环密封

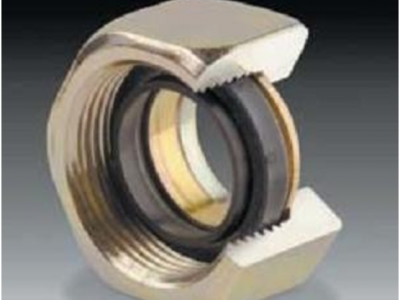

与传统的金属渐进式卡套不同，KDL 卡套在结构上提供了一个耐油橡胶密封圈，如图所示。硫化在金属定位环位于接头体 24°内锥和钢管的外壁之间，密封住了接头唯一的泄漏通道， 不仅可封闭管内的压力流体，同时可以防止在管内失压的情况下空气进入管路系统。这样的密封接头，密封效果与流体压力值成正比，因此即使在高压工况下也能同样能具有极为理想的密封效果（额定工作压力下，压力与大，密封越好）。同时由于橡胶橡胶圈工作处于静压状态，使得其使用寿命也特别长。
*装配定位结构
与传统渐进式卡套不同，KDL 卡套在结构上提供了一个金属定位环，用于接头装配拧紧时的轴向定位，从而避免了卡套式接头因装配时容易产生过度拧紧，使硬卡套金属弹性失效而 造成泄漏的现象产生。KDL 卡套特定的结构能大大提高卡套式接头的装配可靠性。另外 KDL 卡套能与符合DIN2353,ISO8434 标准的各个厂家品牌标准公制管卡套螺母配合使用，以实现更大的经济性及装配效率.
*自带内置式预装体
为了确保卡套刃口能切入钢管至足够的深度，传动的渐进式卡套式接头通常需要采用卡套预装体进行预装，因为硬卡套预装无法避免磨损预装体（直接用管接头预装会更大程度影响接头锥面密封面），所以经常检查，一旦使用了磨损过度的卡套预装体，会造成成批的预装报废品。KDL 卡套在结构上提供了一个内置式的预装体，即把定位环的内锥用作一次性卡套预装体，具有理想的尺寸精度和硬度的定位环，不仅用于装配定位同时也用于卡套的预装， 即方便装配又确保装配效果，橡胶环密封面对管接头预装体完全没有损耗，大大提高工作效率和经济性。
*可见的可靠装配检查
KDL 卡套在结构上为卡套的预装提供了简便，可靠的检查判别标示。如图所示，在卡套预装配之前卡套与定位环之间有一端空隙。当卡套经过正确预装后切入钢管，此段间隙即可消 除（小于 0.2mm），此间隙的存在与否就是判断卡套预装正确与否的标准，非常简便安全可靠。
KDL 超密封卡套标准，规格及应用
型 式：KDL 超密封卡套;
密封方式：弹性橡胶 24°锥面贴合密封；
符合标准：适配国内外各品牌符合 ISO8343-1，DIN2353，DIN3861 的 24°锥卡套式管接头， 适配各品牌符
合标准的 24°锥卡套螺母；
适用管道：各种公制金属钢管及塑料管（碳钢，不锈钢，铜，铝，聚酰胺...等符合标准的精 密管材）;
密封卡套可供规格及材料：
公制 6L-42L , 6S-38S（详见规格表） / 镀锌碳钢卡环+NBR 密封环，不锈钢 316L 卡环+VITON 密封环，镀
锌碳钢卡环+VITON 密封环，NBR 或 VITON 密封环也可单独订购用于后期维护维修更换；
典型应用场合：
汽车工业自动化，液压机械，注塑机械，工程机械，重型机械，船舶工业， 造纸行业 等各类液压，气
动，水路，润滑管路连接系统；是目前世界上应用最广泛的管路连接件；
| 钢管 | 卡套型号 | 橡胶替换环 | 功能卡套螺母 | 钢管 | 卡套型号 | 橡胶替换环 | 功能卡套螺母 |
| 06L | KDL06L | KOZ06L | KM06L | 06S | KDL06S | KOZ06S | KM06S |
| 08L | KDL08L | KOZ08L | KM08L | 08S | KDL08S | KOZ08S | KM08S |
| 10L | KDL10L | KOZ10L | KM10L | 10S | KDL10S | KOZ10S | KM10S |
| 12L | KDL12L | KOZ12L | KM12L | 12S | KDL12S | KOZ12S | KM12S |
| 15L | KDL15L | KOZ15L | KM15L | 14S | KDL14S | KOZ14S | KM14S |
| 18L | KDL18L | KOZ18L | KM18L | 16S | KDL16S | KOZ16S | KM16S |
| 22L | KDL22L | KOZ22L | KM22L | 20S | KDL20S | KOZ20S | KM20S |
| 28L | KDL28L | KOZ28L | KM28L | 25S | KDL25S | KOZ25S | KM25S |
| 35L | KDL35L | KOZ35L | KM35L | 30S | KDL30S | KOZ30S | KM30S |
| 42L | KDL42L | KOZ42L | KM42L | 38S | KDL38S | KOZ38S | KM38S |
| 标准型号供货材料为镀锌碳钢卡环+NBR 丁晴橡胶密封环，另可订不锈钢+VITON 氟橡胶密封环，型号后缀-SL（例如：KDL15L-SL)； 单订备用密封环订货号为 KOZ15L；整套带螺母卡套订货号为：KM15L; | |||||||
配管准备及 KDL 卡套的装配说明
*材料准备：
管口去毛刺，平整的精密无缝钢管（符合 DIN2391 公差要求的无缝钢管)，标准合格的 24° 锥卡套接头，
KDL 卡套和相应规格的螺母；

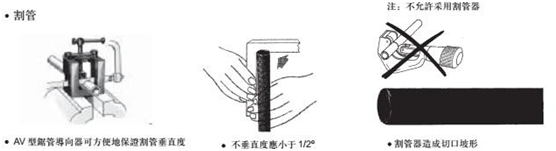

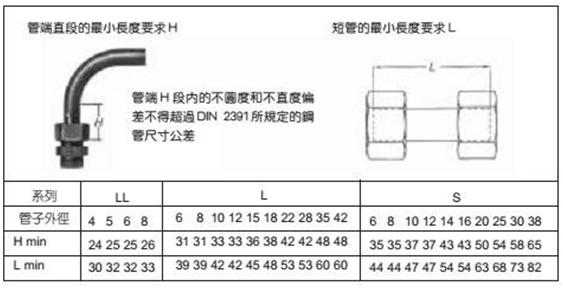

*配管最小直段长度
